F.A.Q. – Come si effettua il Ripristino si un PLC S7-1200 in caso di perdita della password?

523

F.A.Q. – Come si effettua il Ripristino si un PLC S7-1200 in caso di perdita della password?

Ripristino in caso di perdita della password
Se si perde la password con cui si è protetta una CPU si deve cancellare il programma protetto con una scheda di trasferimento vuota. La scheda vuota cancella la memoria di caricamento interna della CPU. Quindi si può procedere al caricamento di un nuovo programma utente da STEP 7 TiaPortal nella CPU.

Utilizzo della memory card come scheda di “trasferimento”.

Creazione di una scheda di trasferimento
Prima di copiare un programma nella scheda di trasferimento ricordarsi di configurare il
parametro di avvio della CPU.
Prima di copiare il programma nella memory card verificare di aver configurato il modo di funzionamento da impostare in seguito allo spegnimento/riaccensione della CPU.
Selezionare in RUN.

Successivamente per creare una scheda di trasferimento procedere nel
seguente modo:

1. Inserire una memory card SIMATIC vuota non protetta in scrittura nel dispositivo di lettura/scrittura SD collegato al computer. (Se la scheda è protetta in scrittura sbloccare la levetta diprotezione.)
Se si riutilizza una memory card SIMATIC che contiene un programma utente, un log di dati, delle ricette o l’aggiornamento del firmware, si devono cancellare i file prima di riutilizzare la scheda. Utilizzare Windows Explorer per visualizzare i contenuti della memory card e cancellare il file “S7_JOB.S7S” e cancellare anche eventuali cartelle esistenti (come
“SIMATIC.S7S”,”FWUPDATE.S7S”, “DataLogs” e “Ricette”).

2. Nell’albero del progetto (vista progetto), espandere la cartella “SIMATIC Card Reader” e
selezionare il lettore di schede.

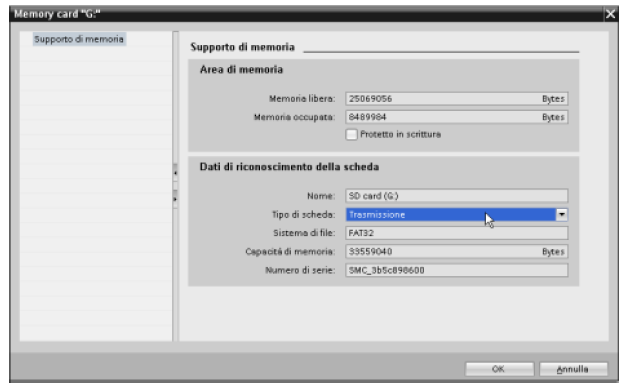

3. Visualizzare la finestra di dialogo “Memory card” facendo clic con il tasto destro del mouse sulla lettera del drive che corrisponde alla memory card e selezionando “Proprietà” nel menu di riepilogo.

4. Selezionare “Trasmissione” nel menu a discesa “Card type” della finestra di dialogo “Memory card”. A questo punto STEP 7 crea la scheda di trasferimento vuota. Se si sta creando una scheda di trasferimento vuota, come per il ripristino in caso di perdita della password della CPU, estrarre la scheda di trasferimento dal lettore di schede.

5. Aggiungere il programma selezionando la CPU (ad es. PLC_1 [CPU 1214C DC/DC/DC])
nell’albero del progetto e trascinandola nella memory card (un altro metodo consiste nel
copiare la CPU e incollarla nella memory card). Quando si copia la CPU nella memory card si apre la finestra di dialogo “Carica anteprima”.

6. Fare clic sul pulsante “Carica” della finestra per copiare la CPU nella memory card.

7. Quando la finestra di dialogo visualizza un messaggio indicante che il programma della CPU è stato caricato senza errori, fare clic sul pulsante “Fine”.


Per la Corsi di formazione PLC certificata, su questo argomento e sulla programmazione plc in generale potete contattarmi direttamente tramite il modulo:




    Software necessari:

    Download Tia Portal V18: da qui

    trial operativa 21 giorni.

    Ricordo che per essere abilitati al download del software è necessaria una registrazione al sito di supporto Siemens (qui) ed una successiva autorizzazione da parte di Siemens, che può richiedere anche diversi giorni.
