Condivido il progetto mininastro trasportatore in 3D disegnato con tinkercad, con la possibilità di tirare la cinghia all’occorrenza…

A me serve per interagire con i robot e non ho bisogno di gestirlo come uscita, ma si può immaginare una variante con morsettiera per poterlo gestire da PLC con inversione di marcia e l’aggiunta di sensori o finecorsa…

farò un’evoluzione…!

Scegliere se farlo con variatore di velocità o inversione di marcia…

Consiglio di incollare sui rulli con superattack striscette di camera d’aria di bicicletta per aumentare il grip della cinghia…

il resto a fantasia!!
Naturalmente per farlo più lungo basta allungare la tavoletta e la cinghia!

Aiutatevi con un saldatore per riscaldare viti per avvitare la prima volta il coperchio o per inserire i cuscinetti. Un po di fantasia!!!! :))

La mia stampa è stata fatta in PLA a 0.30mm con 4 layer superiori, 3 inferiori e 3 di perimetro e riempimento a 50%… per supporti e varie gestite voi in base al vostro slicer!!

Materiali e riferimenti:

Modulo LM2596 per variare la tensione/velocità

0,56 €
https://it.aliexpress.com/item/32798886986.html

Nastro su misura in PVC bianco 1060x50x1mm

9,00 €
https://it.aliexpress.com/item/1005003168809424.html

Presa alimentazione 230V con fusibile e interruttore

io ne ho comprato 10 pezzi a 10,00 €
https://it.aliexpress.com/item/32839992453.html
oppure 1 a 1,40 €
https://it.aliexpress.com/item/32749873917.html

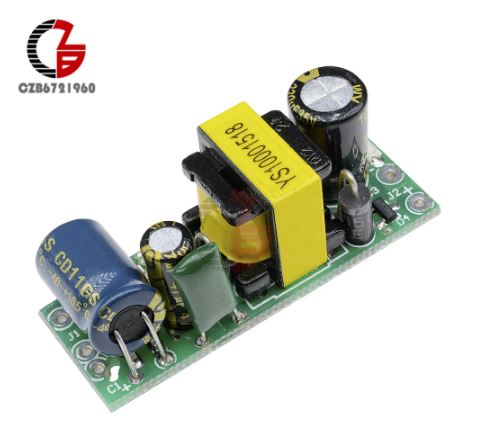

Mini alimentatore AC/DC 230V/24V

1,45 €
https://it.aliexpress.com/item/32910919896.html

Motore 24V 77rpm con albero sagomato a mezzaluna da 25mm + supporto

5,83 €
https://it.aliexpress.com/item/33011233885.html

Interruttore avvio nastro

0,49 €
https://it.aliexpress.com/item/32830471562.html
(1/0 oppure 1/0/2 se volete fare l’inversione di marcia)

Relè se si vuole fare l’inversione di marcia senza variatore di velocità

5px 1,62 €
https://it.aliexpress.com/item/1005003354337533.html

Cuscinetti a Sfera 624ZZ 4mm x 13mm x 5mm

10pz 1,18 €
https://it.aliexpress.com/item/4000235684896.html

Vari componenti/minuteria

Barra filettata da 4mm e dadi autobloccanti
Tavoletta piallata 450 x 55 x 20 mm
Leroy Merlin
pochi euro

Print Settings

Rafts:

No

Supports:

Doesn’t Matter

Resolution:

0.30

Infill:

50%

Filament brand:

eSun

Filament color:

Black

Filament material:

PLA
